Title Grey  Sistem de automatizare pentru conducerea sectiei de malt

Content on this page requires a newer version of Adobe Flash Player.

Get Adobe Flash player

Functiile sistemului de automatizare
Bucla de reglaj presiune abur la intrarea in sectie

Reglarea temperaturii apei de inmuiere
Controlul procesului de uscare
Monitorizarea procesului de germinare
Monitorizarea procesului de inmuiere orz

Structura sistemului SCADA

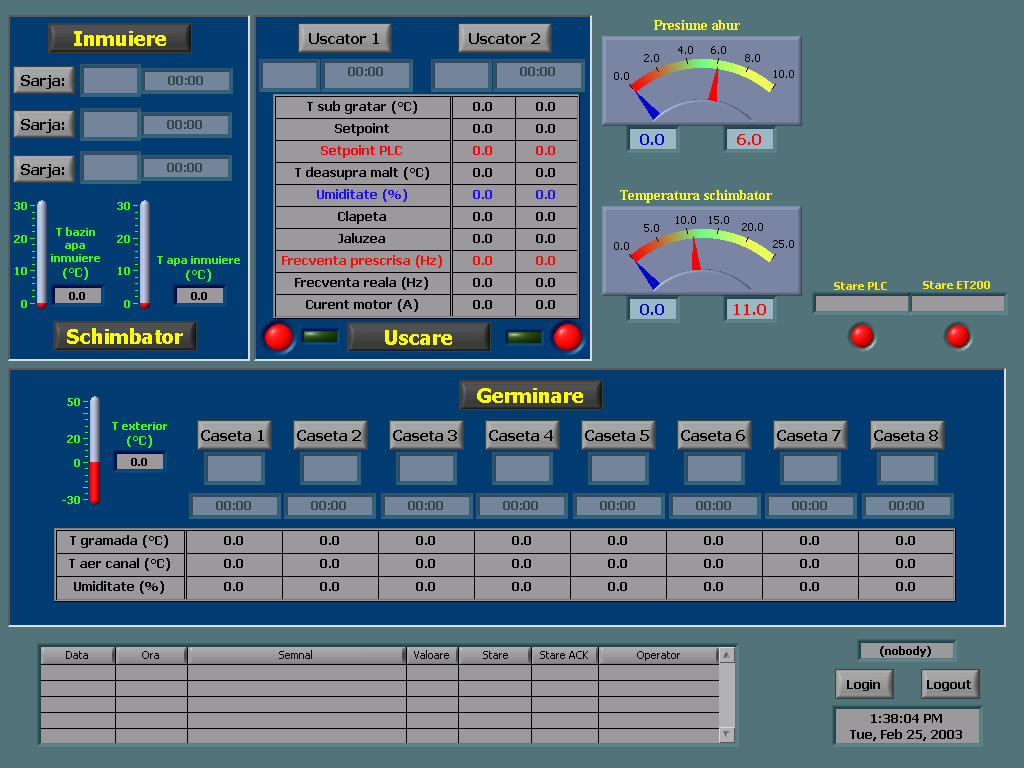

Ecranul principal al aplicatiei

 Permite vizualizarea tututor parametrilor importanti din sistem
 Accesul la ecranele cu detalii ale aplicatiei
 Vizualizarea alarmelor active la un moment dat in sistem
 Accesul la grafice istorice pentru a vedea evolutia in timp a parametrilor monitorizati

Controlul procesului de uscare

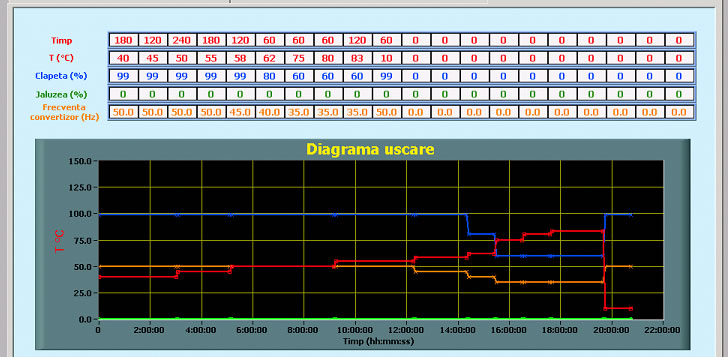

Editare grafica a retetelor de uscare: temperatura, deschidere clapeta aer, turatie ventilatoare
 Retetele editate sunt salvate pe calculator pentru utilizari ulterioare
Parametrii monitorizati (si inregistrati in baza de date) la uscatoare sunt:

Temperatura sub gratar
 Temperatura deasupra stratului de malt
 Umiditatea aerului
 Turatie motor ventilator
 Curent absorbit de motorul ventilatorului

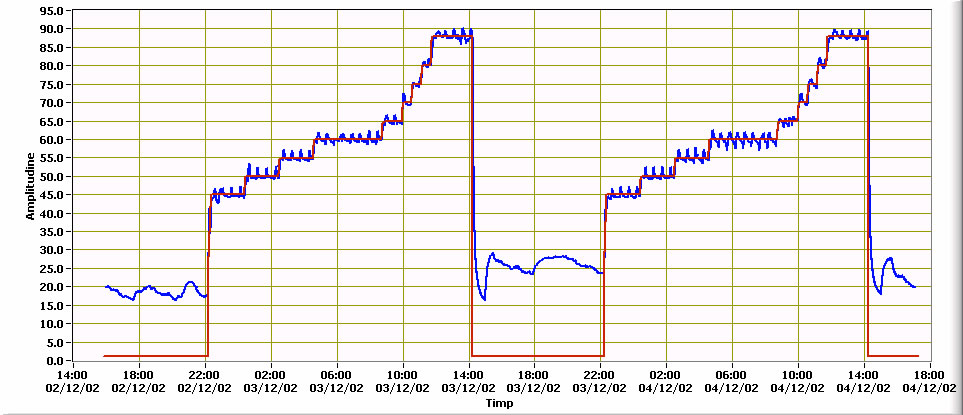

Grafice semnale
 Aplicatia permite vizualizarea grafica a evolutiei in timp pentru semnalele monitorizate
 Perioada de afisare este selectabila de catre operator
